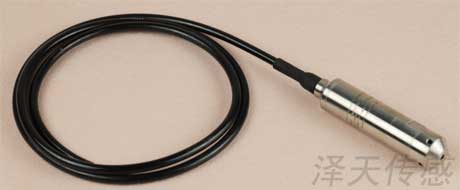

因為投入式液位變送器的傳感器部分采用的是目前已經比較成熟生產并應用在納米濺射薄膜壓力芯片，因此在結構上主要考慮外套是否堅固、液位壓力接口外型是否滿足客戶要求，振動沖擊是否能保證產品的可靠性。

由于投入式液位變送器是測量水深的，要求液位傳感器具有嚴格的整體水密性。這就需要液位傳感器引壓口部分、液位傳感器主體部分各個焊接處、液位傳感器頂部與外部水密電纜銜接部分有嚴格的水密性。

1）液位傳感器與基座之間、液位傳感器外殼與基座之間、液位傳感器外殼與頂蓋直接均采用激光焊接，焊接深度設計為0.5mm，使焊縫設計能承受足夠的剪切強度并小于所用材料的許用剪切強度而使產品能在大的沖擊振動加速度下，不會造成裂縫；焊接時嚴格按照國軍標相關規定以及焊接工藝規范進行，必要時通過兩次焊接嚴格保證焊接的連續性、可靠性，保證嚴格水密。

2）液位傳感器頂蓋與外部水密電纜部分采用氟橡膠密封圈加壓緊螺母固定導線，通過緊固螺母施壓在銅墊，促使密封圈變形壓緊水密電纜，這樣既可以保證產品的嚴格水密性以及轉接處0.5MPa的抗壓能力。電纜采用縱向水密電纜，完全能滿足100米水深水密性能。這樣，即使電纜中間由于某種意外原因斷裂，水也不能沿著電纜滲入到產品里，嚴格保證了產品萬無一失。本文源自澤天傳感，轉載請保留出處。
