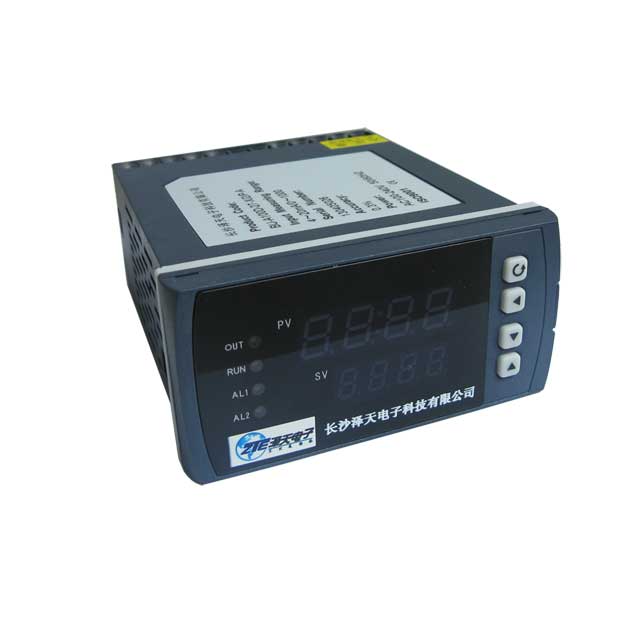

ZCS830智能工業PID調節器
- 關 鍵 字：???智能工業PID調節器,ZCS830
- 生產廠家：???澤天傳感
- 產品型號：???ZCS830
- 數據手冊： ZCS830智能工業PID調節器.pdf
- 產品特點：???采用微分先行的控制算法,帶有外給定和閥位控制功能
- 典型應用：???對電加熱設備和電磁、電動閥進行PID調節和控制、報警控制、數據采集等功能
ZCS830系列人工智能PID調節器采用微分先行的控制算法,帶有外給定和閥位控制功能。可與各類傳感器、變送器配合使用，實現對溫度、壓力、液位、容量、速度等物理量的測量顯示，并配合各種執行器對電加熱設備和電磁、電動閥進行PID調節和控制、報警控制、數據采集等功能。
儀表特點
雙屏LED數碼顯示，36種信號輸入功能，可任意選擇輸入信號類型；0.2％級測量精度。
具備“上下限報警”、“偏差報警”、“LBA報警”、“閃爍報警”等報警功能，帶LED報警燈指示。
可帶一路PID控制輸出和一路模擬量變送輸出，具有電流、電壓、SSR驅動、單/三相可控硅過零觸發、繼電器接點等輸出控制方式可選擇。
帶PID參數自整定功能，控制輸出手動/自動無擾切換功能，控制準確且無超調。
支持RS485、RS232串行接口，采用標準MODBUS RTU通訊協議。
儀表可帶RS232C打印功能，具有手動打印、定時打印、報警打印等功能。
帶DC24V饋電輸出，為現場變送器配電。
輸入、輸出、電源、通訊相互之間采用光電隔離技術。
具備多種外形尺寸及樣式供用戶選擇。
參數設定密碼鎖定、參數設置斷電永久保存，具備參數恢復出廠設定功能
儀表面板
儀表選型
|
①規格尺寸 |
②第一路(測量)輸入分度號/③第二路輸入分度號 |
|||
|
代碼 |
寬*高*深 |
代碼 |
分度號（測量范圍） |
|
|
A B C D E F H |
160*80*110mm（橫式） 80*160*110mm（豎式） 96*96*110mm（方式） 96*48*110mm（橫式） 48*96*110mm（豎式） 72*72*110mm（方式） 48*48*110mm（方式） |
X 00 01 02 03 04 05 06 07 08 09 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 55 56 |
無輸入信號 熱電偶B(400～1800℃) 熱電偶S(0～1600℃) 熱電偶K(0～1300℃) 熱電偶E分度(0～1000℃) 熱電偶T分度(-200.0～400.0℃) 熱電偶J分度(0～1200℃) 熱電偶R分度(0～1600℃) 熱電偶N分度(0～1300℃) 熱電偶F2分度(700～2000℃) 熱電偶Wre3-25分度(0～2300℃) 熱電偶Wre5-26分度(0～2300℃) 熱電阻Cu50(-50.0～150.0℃) 熱電阻Cu53(-50.0～150.0℃) 熱電阻Cu100(-50.0～150.0℃) 熱電阻Pt100(-200.0～650.0℃) 熱電阻BA1(-200.0.0～600.0℃) 熱電阻BA2（-200.0～600.0℃） 線性電阻0～400Ω(-1999～9999) 遠傳電阻0-350Ω (-1999～9999) 遠傳電阻30-350Ω (-1999～9999) 0～20mV (-1999～9999) 0～40mV (-1999～9999) 0～100mV (-1999～9999) -20～20mV (-1999～9999) -100～100mV (-1999～9999) 0～20mA (-1999～9999) 0～10mA (-1999～9999) 4～20mA (-1999～9999) 0～5V (-1999～9999) 1～5V (-1999～9999) -5～5V (-1999～9999) 0～10V (-1999～9999)(不可切換) 0～10mA開方 (-1999～9999) 4～20mA開方 (-1999～9999) 0～5V開方 (-1999～9999) 1～5V開方 (-1999～9999) 全切換 特殊規格 |
|
|
④控制輸出（OUT1） |
||||
|
代碼 |
輸出類型（負載電阻RL） |
|||
|
0 1 2 3 4 5 K1 K3 K4 K5 K6 8 |
4-20mA(RL≤600Ω) 1-5V(RL≥250KΩ) 0-10mA(RL≤1.2KΩ) 0-5V(RL≥250KΩ) 0-20mA(RL≤600Ω) 0-10V(RL≥4KΩ) 繼電器接點輸出 單相可控硅過零觸發脈沖輸出 固態繼電器驅動電壓輸出 雙向可控硅通斷輸出 三相可控硅過零觸發脈沖輸出 特殊規格 |
|||
|
⑤變送輸出（OUT2） |
||||
|
代碼 |
輸出類型（負載電阻RL） |
|||
|
X 0 1 2 3 4 5 8 |
無輸出 4-20mA(RL≤600Ω) 1-5V(RL≥250KΩ) 0-10mA(RL≤1.2KΩ) 0-5V(RL≥250KΩ) 0-20mA(RL≤600Ω) 0-10V(RL≥4KΩ) 特殊規格 |
|||
|
⑥報警輸出（繼電器接點輸出） |
||||
|
代碼 |
報警限數 |
|||
|
X 1 2 |
無輸出 1限報警 2限報警 |
|||
|
⑦通訊輸出/外部事件接入 |
⑧饋電輸出 |
|||
|
代碼 |
通訊接口/數字量輸入接口 |
代碼 |
饋電輸出（輸出電壓） |
|
|
X D1 D2 D3 Y1 Y2 Y3 |
無輸出 RS-485通迅接口（Modbus） RS232通迅接口（Modbus） RS232C打印接口 外部事件輸入1（強制手動） 外部事件輸入2 外部事件輸入3 |
X 1P 2P |
無輸出 1路饋電輸出 2路饋電輸出 如“2P（12/24）”表示第一路12V，第二路24V饋電輸出。 |
|
|
⑨供電電源 |
⑩備注（無可省略） |
|||
|
代碼 |
電壓范圍 |
|
||
|
A D |
AC/DC 100-240V(50/60Hz) DC 20-29V |
|||
注：在寫型號時必須完整，沒有選到的功能項不能省略，必須用“X”補上。
